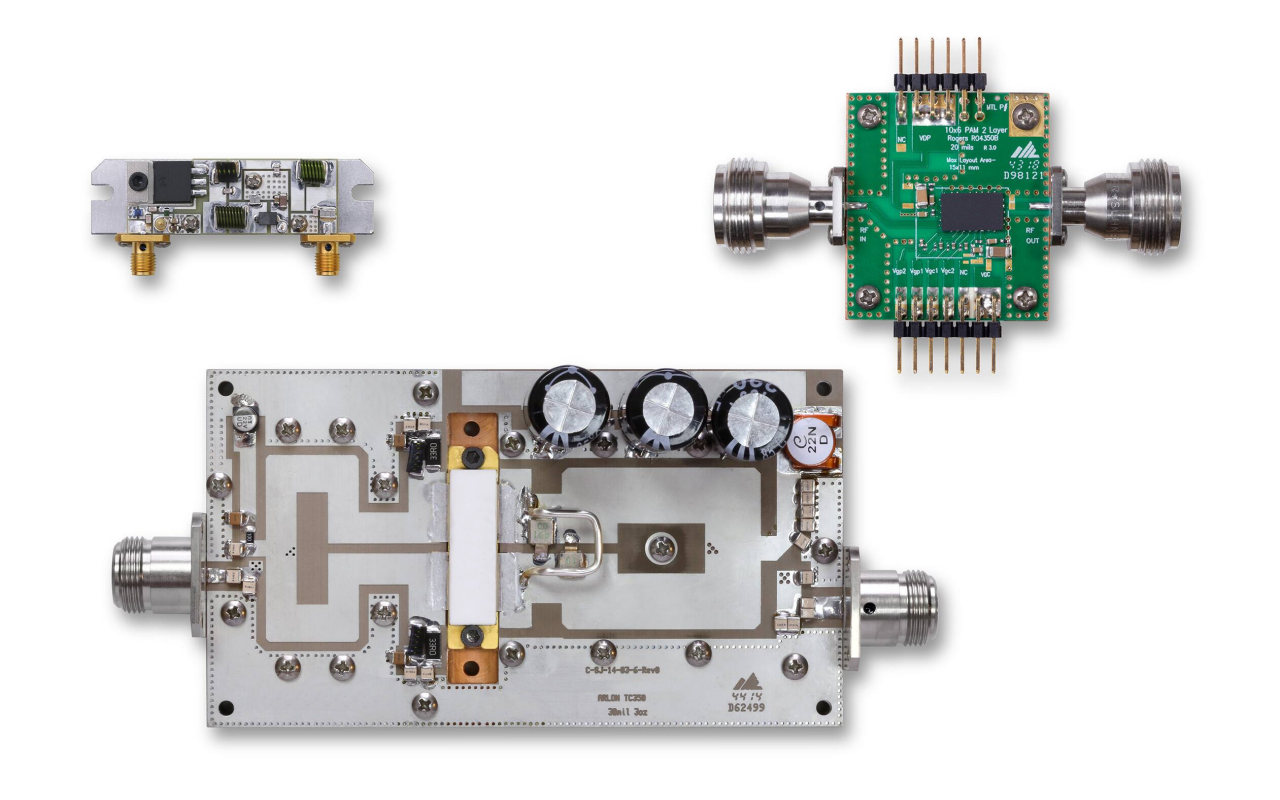

Dispositivi RF di Potenza
M-Wave sviluppa pallet di amplificatori di potenza RF, amplificatori di potenza RF confezionati e fonti di alimentazione RF raffreddate ad aria da VHF / UHF attraverso la banda S a microonde. La generazione del segnale e la catena di amplificatori RF sono progettate con un alto livello di integrazione seguendo le moderne tendenze e strumenti di progettazione RF e gli amplificatori di potenza sono costruiti utilizzando dispositivi LDMOS o GaN, bullonati a vettori ad alta conduttività termica al fine di ottimizzare sia la progettazione RF che termica. La progettazione del sistema a bassa tensione è preferita per le applicazioni biomediche sensibili alla sicurezza. Un amplificatore di potenza RF è un tipo di amplificatore elettronico che converte un segnale a radiofrequenza a bassa potenza in un segnale a potenza più elevata.

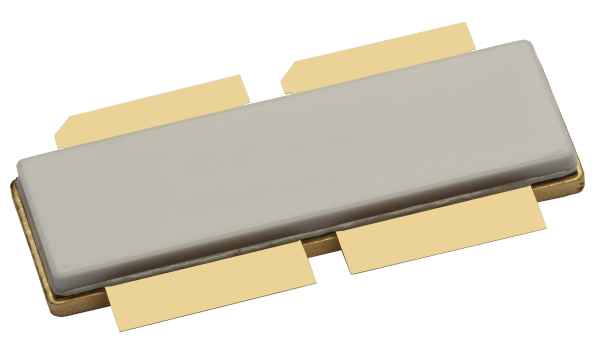

Tipicamente, gli amplificatori di potenza RF pilotano l'antenna di un trasmettitore. Gli obiettivi di progettazione spesso includono guadagno, potenza in uscita, larghezza di banda, efficienza energetica, linearità (bassa compressione del segnale all'uscita nominale), adattamento dell'impedenza di ingresso e uscita e dissipazione del calore. I moderni amplificatori di potenza RF utilizzano dispositivi a stato solido, principalmente MOSFET (transistor ad effetto di campo a semiconduttore e ossido di metallo). I primi amplificatori RF basati su MOSFET risalgono alla metà degli anni '60. Anche i transistor a giunzione bipolare erano comunemente usati in passato, fino a quando non furono sostituiti da MOSFET di potenza, in particolare transistor LDMOS , come tecnologia standard per gli amplificatori di potenza RF a causa delle superiori prestazioni dei transistor LDMOS.
Amplificatori RF
Un tipo speciale di ago minimamente invasivo (comunemente chiamato "applicatore") viene inserito attraverso la pelle; l'applicatore ha una punta dell'antenna che irradia energia MW nel tessuto producendo un riscaldamento molto localizzato, raggiungendo temperature ben superiori ai 50 °C. Tipicamente la punta dell'applicatore è monitorata sotto immagine (TC o US) e guidata al centro di un tumore.
Potenza e tempo sono regolati al fine di ottenere un riscaldamento selettivo di una area controllata e variabile in base ai parametri impostati, fino ad ottenere la morte istantanea del tessuto tumorale, causato dalla coagulazione proteica e dalla distruzione dei vasi sanguigni vicini.
Generatore di Potenza RF - ISM 2,45GHz

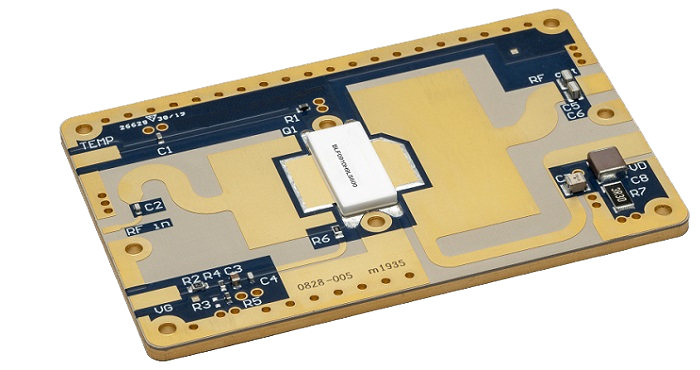

Un prototipo di circuito finale di potenza a microonde, è mostrato nella foto. Lo strumento utilizza un generatore a microonde da 80 Watt e viene polarizzato e riceve potenza in ingresso RF da un driver collocato su altra board. Solitamente i nostri progetti integrano hardware di controllo, da noi concepito e messo a punto, per la stima della potenza diretta e riflessa, che consentono di togliere potenza qualora si verifichino eventi non ottimali in uscita del finale, al fine di proteggerlo, rendendo il sistema sicuro, affidabile e privo di altri componenti costosi, quali circolatore RF.
Qua è mostrato un generatore di microonde compatto a 2,45 GHz. È dotato di Potenza RF programmabile con massimo 25 Watt, elevata robustezza contro le variazioni VSWR, alimentazione a 28 V DC e consumo di corrente di circa 2,5 A.
